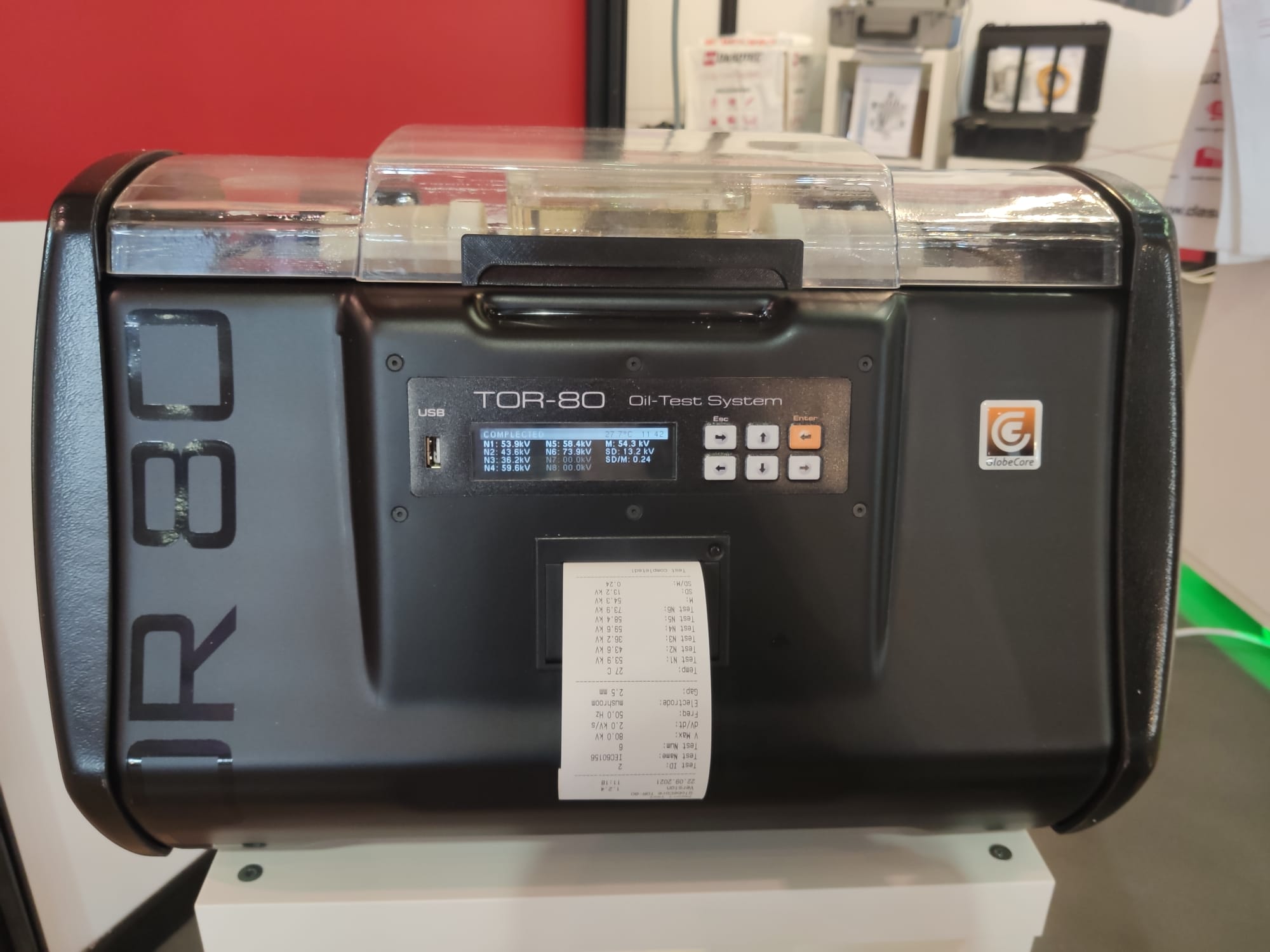

80kV可攜式全自動絕緣油耐壓測試器 TOR-80
該裝置是根據IEC 60156、ASTM D877、ASTM D1816標准設計的，用於測量變壓器絕緣油和其它絕緣液體的介電強度。
它是一個全自動的設備，可以按照這些標準中規定的程序進行測試，也可以按照設置選單中相應部分規定的用戶自定義程序進行測試。
工作原理
該裝置的核心是產生高壓源變壓器和電子控制模組。該裝置的工作原理是將高壓變壓器二次繞組上的電壓從零逐漸增加到最高電壓，或安裝在變壓器高壓接點上的測量單元中的絕緣油發生崩潰擊穿時的電壓。
變壓器二次繞組的電壓是由於一次繞組的電壓逐漸增加而發生的，一次繞組的電壓是由電子控制模組中控制逆變器所提供的正弦波電壓。
電壓升高由微控制器通過控制逆變器進行管理。而控制逆變器是由裝置內的控制模組所指揮。

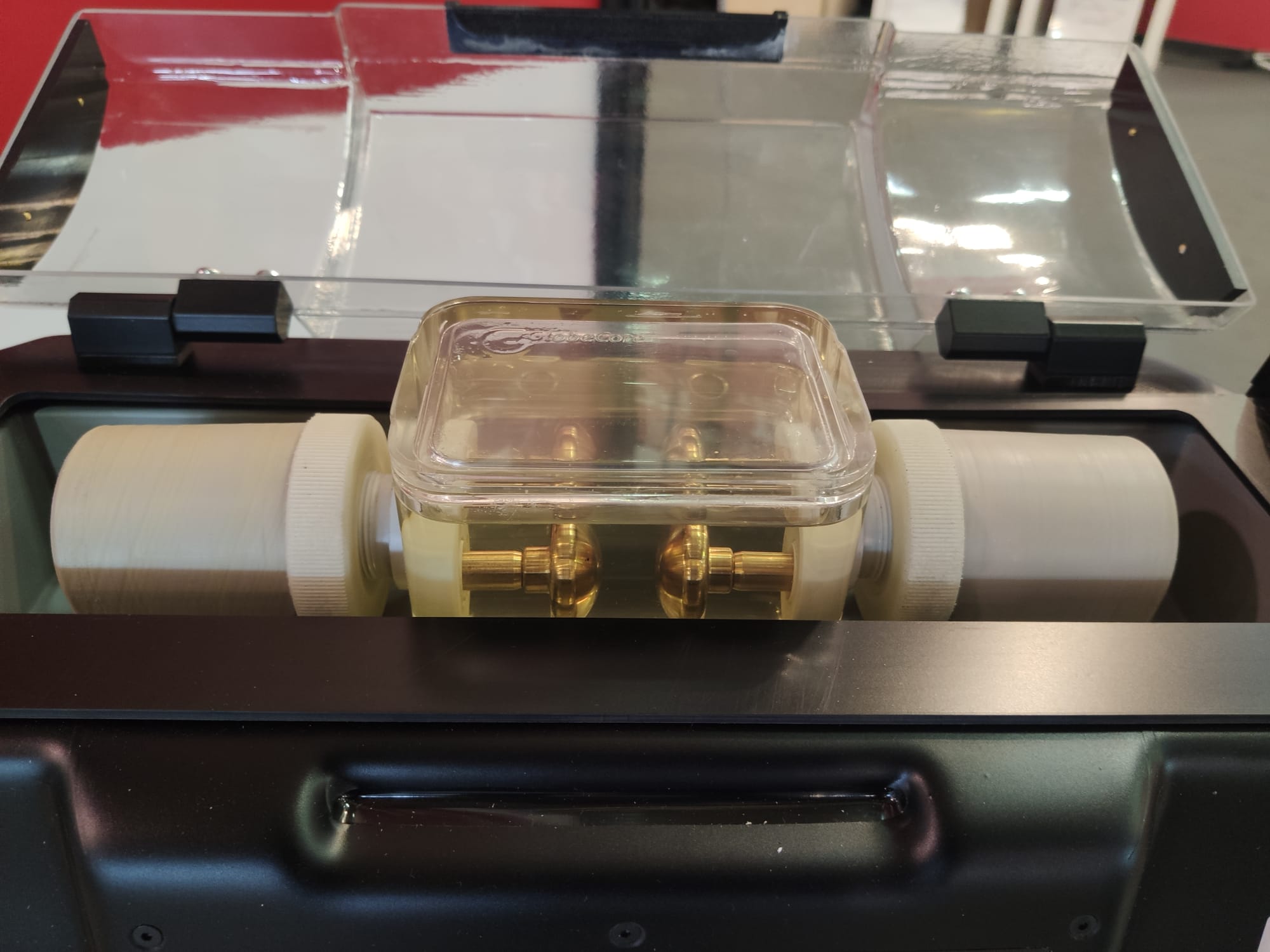

在操作過程中，AC（50-60Hz）電壓從二次繞組終端通過測量單元的電極供應到測量單元的絕緣油中。擊穿過程就發生在充滿絕緣油的兩端電極之間。
| № | 項目 | 數值 |
| 1 | AC工作電源（內部充電電池），V | 85 – 264 |
| 2 | 電源頻率，Hz | 48 – 63 |
| 3 | 需求功率，VA | 250 max |
| 3 | 最大電壓輸出，kV | Sinusoidal, up to 80 kV |
| 4 | 輸出電壓測量精度 | ±1 % |
| 5 | 電壓上升率，kV/sec | 0,1 to 5 * |
| 6 | 輸出步階電壓，V | 100 |
| 7 | 油品閃絡時間，ms |
10 max, 4 typical |
| 8 | 油杯量測體積，cm3 (in3) | 500 (30) |
| 9 | 環境溫度測量範圍，°С (°F) | 0 – 100 (32 – 212) |
| 10 | 溫度量測解析度，°С (°F) | 1 (34) |
| 11 | 內建熱感式列表機 | Yes |
| 12 | 操作溫度，°С (°F) | 0 – 50 (32 – 122) |
| 13 | 儲存溫度，°С (°F) | From – 20 (– 4) to + 60 (140) |
| 14 | 相對溼度，% | Up to 90 without condensation |
| 15 | 尺寸，mm (in) | 490 (19) Х 320 (13) Х 300 (12) |
| 16 | 重量， kg ( lbs) ，最大 | 35 (77) |
| 17 | 重量 (含內建電池) ，kg ( lbs) ，最大 | 40 (88) |
*- Adjustable
- 自動準確測量高達80kV的擊穿電壓。
- 閃絡時極短的關斷時間4μs。
- 可在現地或工作間中獨立測試，並將結果傳輸到 PC，建立數據庫，產生測試報告，繪製圖表和列印結果。
- 可採用已內建的法規標準和自定義測量程序的軟體 – 該設備可用於研究目的。
- 操作簡單，易於維護。
