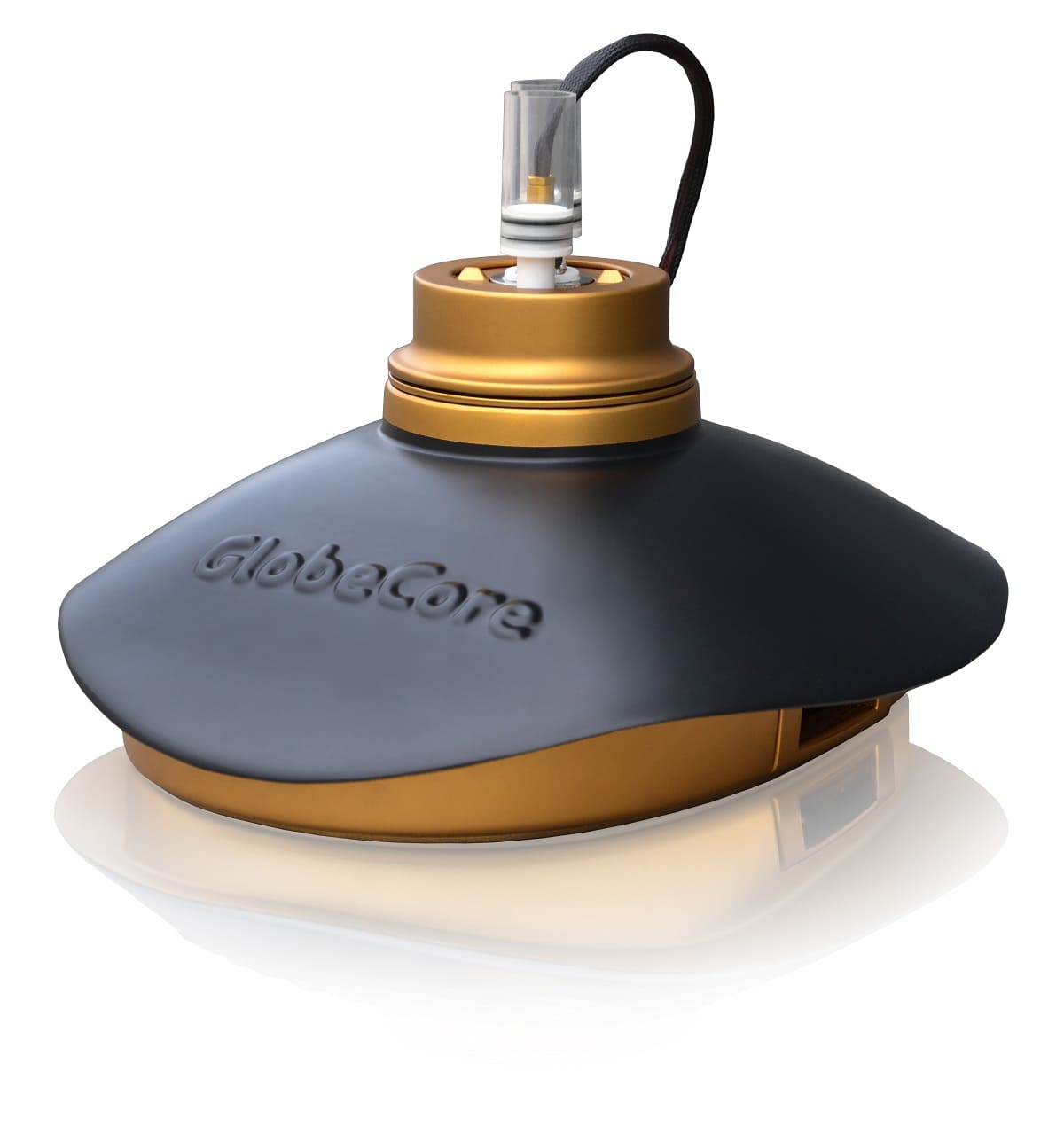

變壓器油Tan Delta測定儀 TOR-3 (TOR-3 LSL)
該裝置設計用於根據IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08, ASTM D1169-02測定變壓器油和其他電介質液體的介質損耗正切δ值、比電阻和介電常數。
該裝置是一個全自動的設備，可以根據這些標準中規定的程序進行測試，也可以根據設置選單中相應部分所規定的用戶程序進行測試。
操作原理
其工作原理是，當一個有效值高達2kV的測試正弦電壓同時施加到參考電容器和測量對象（即該裝置的測量單元）上時，測量信號的振幅和相位差異。
從參考電容器和測量單元的內部電極上獲取的信號的振幅之差與被研究液體的介電常數成正比。從參考電容器和測量單元內部電極取得的信號之間的相位差表徵了介電損耗正切的δ值。
| no |
項目 |
數值 |
| 1 | AC工作電源( V ) |
85 – 264 |
| 2 | 電源頻率，Hz |
48 – 63 |
| 3 | 功率需求，VA |
Below 250 |
| 4 | 施加測量交流電壓 , kV |
Sinusoidal, 500 – 2000 V actual |
| 5 | Tan δ 測量範圍 |
0,00001 – 1 |
| 6 | Tan δ 測量解析度 |
1х10-5 |
| 7 | Tan δ 測量精度 |
+/- 1% of measurement + 0,00008 |
| 8 | 相對介電常數ε的測量範圍 |
1,0 – 15,0 |
| 9 | ε 測量的精確度 |
+/- 1% |
| 10 | 電容C值的測量範圍, pF |
20 – 1000 |
| 11 | С值測量的精確度，pF |
+/- 1% + 1 |
| 12 | 油溫測量範圍，ᴼС (oF) |
20 – 110 (68 – 230) |
| 13 | 測量槽體積，cm³（in³） |
42 (2,6) |
| 14 | 空測量槽的電容值，pF |
65 – 85 |
| 15 | 一次測量持續時間/分鐘，不超過 |
5 |
| 16 | AC頻率設定範圍，Hz |
45 – 65 |
| 17 | 溫度測量解析，oС (oF) |
0,5 (33) |
| 18 | 內建熱感式列表機 |
None |
| 19 | 處理溫度，oС (oF) |
0 – 50 (32 – 122) |
| 20 | 儲存溫度，oС (oF) |
– 20 (- 4) to +60 (+140) |
| 21 | 相對濕度， ％ |
Up to 90 without condensation |
| 22 | 尺寸，mm (in) |
400 (16) Х 450 (18) Х 300 (12)* |
| 23 | 重量，kg (lbs)，不超過 |
5,3 (12)* |
* – 已安裝和連接的測量槽
- 快速測量，同時保持精度。
- 測量過程是自動化的，由內建微處理器控制，可以保存測量結果並可用列表機列印。
- 過程透由它專屬軟體 “Tangent Service “來完成，可即時查看結果，也可以圖形或數值形式對測量進行存檔。
- 設置的可變動性 – 可用於研究目的。
- 重量輕，體積小，易於使用。
